Система дистанционного управления и контроля
комплекса светосигнального оборудования (СДУК ССО)
Состав и назначение системы дистанционного управления и контроля ЦИВР.468324.092
Система дистанционного управления и контроля (СДУК) ЦИВР.468324.092 применяется в светосигнальных системах посадки для управления излучением аэронавигационных огней и контроля работоспособности элементов этой системы.
Объектами управления СДУК ЦИВР.468324.092 являются: регуляторы яркости, щиты гарантированного питания, резервный источник питания, а в случае применения аппаратуры индивидуального управления огнями (полампового контроля) – аэронавигационные огни.
Управление осуществляется с рабочих мест диспетчерской службы (диспетчер посадки, руления) и технического персонала (службы ЭСТОП).
СОСТАВ:
СДУК ЦИВР.468324.092 состоит из:
— комплекс программно-технический (ПТК) ЦИВР.466451.001
(1 комплект);
— место рабочее автоматизированное (АРМ) ЦИВР.467846.023
(до 20 комплектов);
— место рабочее автоматизированное (АРМ) ЦИВР.467846.023-01
(до 20 комплектов);
— система дистанционного управления и контроля трансформаторной подстанции (СДУК-ТП) ЦИВР.468324.093 (до 12 комплектов);
— принтер сетевой;
— комплект запасных частей и принадлежностей согласно ведомости ЗИП ЦИВР.468324.092 ЗИ;
— комплект эксплуатационной документации согласно ведомости ЦИВР.468324.092 ВЭ;
— специальное программное обеспечение (СПО).
Комплекс программно-технический (ПТК) ЦИВР.466451.001 предназначен для управления светосигнальным оборудованием по командам с одного или нескольких автоматизированных рабочих мест или от системы управления наземным движением (системы A-SMGCS), диагностического контроля элементов системы, а также документирования текущей информации.
Место рабочее автоматизированное (АРМ) ЦИВР.467846.023 предназначено для управления светосигнальным оборудованием диспетчером или техническим персоналом, а также проведения диагностического контроля элементов системы.
Место рабочее автоматизированное (АРМ) ЦИВР.467846.023-01 предназначено для управления светосигнальным оборудованием диспетчером или техническим персоналом, а также проведения диагностического контроля элементов системы, включает в состав сетевое оборудование для установки на расстоянии более 100 метров от ПТК или СДУК-ТП.
Система дистанционного управления и контроля трансформаторной подстанции (СДУК-ТП) ЦИВР.468324.093 предназначена для передачи команд управления на регуляторы яркости, щиты гарантированного питания, резервный источник питания, и аппаратуру индивидуального управления огнями, а также для сбора информации о их техническом состоянии и режимах работы.
Состав специального программного обеспечения:
Назначение:
Управление светосигнальным оборудованием (ССО) аэродрома по командам с одного или нескольких автоматизированных рабочих мест или от системы управления наземным движением и контроля за ним (A-SMGCS), диагностического контроля элементов системы, а также документирования текущей информации.
Функциональные возможности:
— управление светосигнальным оборудованием аэродрома по командам с автоматизированных рабочих мест диспетчеров или технического персонала;
— контроль состояния светосигнального оборудования и элементов системы;
— управление светосигнальным оборудованием по приоритетным командам КСА НКАД «Вега» в рамках процедур усовершенствованной системы управления наземным движением и контроля за ним (A-SMGCS);
— исключение одновременного управления одними и теми же огнями ССО с двух или более рабочих мест;
— документирование событий системы и действий пользователей.
Установка СПО:
Системные требования:
Минимальные характеристики аппаратных средств для установки СПО:
— Процессор — не хуже Intel Core i7/3600 МГц;
— ОЗУ – не менее 8 Гб;
— Ethernet – 2х1000 Мбит;
— ПЗУ – SSD не менее 256 Гб, HDD не менее 4 Тб.
Минимальный состав программных средств для функционирования СПО:
— Операционная система (ОС) Astra Linux Special Edition 1.6;
— Система управления базами данных (СУБД) PostgreSQL;
— Среда разработки QT.
Эксплуатация СПО:
Инструкция по эксплуатации
Стоимость:
Стоимость лицензии на использование прикладного программного обеспечения рассчитывается индивидуально в зависимости от конфигурации конкретного аэродрома.
Контактная информация для получения коммерческих предложений:
127411, г. Москва, Дмитровское шоссе, 110;
Тел/Факс: +7 (499) 940-41-51 / +7 (499) 940-09-99;
e-mail: info@raspletin.com.
Назначение:
Управление светосигнальным оборудованием (ССО) аэродрома диспетчером или техническим персоналом.
Функциональные возможности:
— управление ССО аэродрома диспетчером или техническим персоналом;

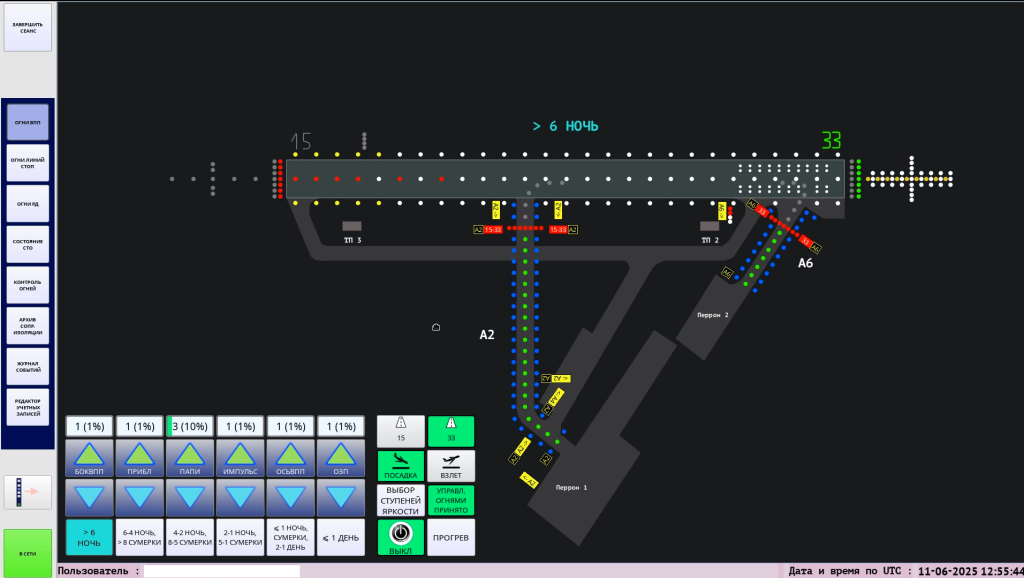

— отображение схемы расположения светосигнального оборудования аэродрома;
— отображение состояния управляемых светосигнальных средств;
— индикация на рабочих местах технического персонала состояния линий связи и источников питания на трансформаторных подстанциях;
— обеспечение общей визуальной и отключаемой звуковой аварийной сигнализации на рабочих местах;
— администрирование учетных записей пользователей;
— отображение журнала учёта событий системы и действий пользователя.
Установка СПО:
Системные требования:
Минимальные характеристики аппаратных средств для установки СПО:
— Процессор — не хуже Intel Core i5/1500 МГц;
— ОЗУ – не менее 4 Гб;
— Ethernet – 2х1000 Мбит;
— ПЗУ – SSD не менее 256 Гб.
Минимальный состав программных средств для функционирования СПО:
— Операционная система (ОС) Astra Linux Special Edition 1.6;
— Система управления базами данных (СУБД) PostgreSQL;
— Среда разработки QT.
Эксплуатация СПО:
Инструкция по эксплуатации
Стоимость:
Стоимость лицензии на использование прикладного программного обеспечения рассчитывается индивидуально в зависимости от конфигурации конкретного аэродрома.
Контактная информация для получения коммерческих предложений:
127411, г. Москва, Дмитровское шоссе, 110;
Тел/Факс: +7 (499) 940-41-51 / +7 (499) 940-09-99;
e-mail: info@raspletin.com.
Назначение:
Управление отдельными огнями светосигнального оборудования (ССО) аэродрома по командам с одного или нескольких автоматизированных рабочих мест или от системы управления наземным движением и контроля за ним (A-SMGCS), а также контроля их состояния.
Функциональные возможности:
— управление отдельными огнями ССО по командам с автоматизированных рабочих мест диспетчеров или технического персонала;
— управление отдельными огнями ССО по командам КСА НКАД «Вега» в рамках процедур усовершенствованной системы управления наземным движением и контроля за ним (A-SMGCS);
— контроль состояния отдельных огней ССО.
Установка СПО:
Системные требования:
Минимальные характеристики аппаратных средств для установки СПО:
— Процессор — не хуже Intel Core i7/3600 МГц;
— ОЗУ – не менее 8 Гб;
— Ethernet – 2х1000 Мбит;
— ПЗУ – SSD не менее 256 Гб, HDD не менее 4 Тб.
Минимальный состав программных средств для функционирования СПО:
— Операционная система (ОС) Astra Linux Special Edition 1.6;
— Система управления базами данных (СУБД) PostgreSQL;
— Среда разработки QT.
Эксплуатация СПО:
Инструкция по эксплуатации
Стоимость:
Стоимость лицензии на использование прикладного программного обеспечения рассчитывается индивидуально в зависимости от конфигурации конкретного аэродрома.
Контактная информация для получения коммерческих предложений:
127411, г. Москва, Дмитровское шоссе, 110;
Тел/Факс: +7 (499) 940-41-51 / +7 (499) 940-09-99;
e-mail: info@raspletin.com.
Назначение:
Управление огнями линий «СТОП» и осевыми огнями выхода на ВПП аэродрома диспетчером или техническим персоналом.
Функциональные возможности:
— управление огнями линий «СТОП»;
— управление осевыми огнями выхода на ВПП;
— включение (выключение) осевых огней выхода на ВПП с отключением (включением) огней линии «СТОП»;
— исключение возможности одновременного включения осевых огней более чем одного выхода на ВПП.
Установка СПО:
Системные требования:
Минимальные характеристики аппаратных средств для установки СПО:
— Процессор — не хуже Intel Core i5/1500 МГц;
— ОЗУ – не менее 4 Гб;
— Ethernet – 2х1000 Мбит;
— ПЗУ – SSD не менее 256 Гб.
Минимальный состав программных средств для функционирования СПО:
— Операционная система (ОС) Astra Linux Special Edition 1.6;
— Система управления базами данных (СУБД) PostgreSQL;
— Среда разработки QT.
Эксплуатация СПО:
Инструкция по эксплуатации
Стоимость:
Стоимость лицензии на использование прикладного программного обеспечения рассчитывается индивидуально в зависимости от конфигурации конкретного аэродрома.
Контактная информация для получения коммерческих предложений:
127411, г. Москва, Дмитровское шоссе, 110;
Тел/Факс: +7 (499) 940-41-51 / +7 (499) 940-09-99;
e-mail: info@raspletin.com.
Назначение:
Управление осевыми огнями рулежных дорожек и маршрутами руления диспетчером или техническим персоналом.
Функциональные возможности:
— управление осевыми огнями рулежных дорожек;
— включение или выключение маршрутов руления;
— создание стандартных маршрутов руления;
— изменение стандартных маршрутов руления.
Установка СПО:
Системные требования:
Минимальные характеристики аппаратных средств для установки СПО:
— Процессор — не хуже Intel Core i5/1500 МГц;
— ОЗУ – не менее 4 Гб;
— Ethernet – 2х1000 Мбит;
— ПЗУ – SSD не менее 256 Гб.
Минимальный состав программных средств для функционирования СПО:
— Операционная система (ОС) Astra Linux Special Edition 1.6;
— Система управления базами данных (СУБД) PostgreSQL;
— Среда разработки QT.
Эксплуатация СПО:
Инструкция по эксплуатации
Стоимость:
Стоимость лицензии на использование прикладного программного обеспечения рассчитывается индивидуально в зависимости от конфигурации конкретного аэродрома.
Контактная информация для получения коммерческих предложений:
127411, г. Москва, Дмитровское шоссе, 110;
Тел/Факс: +7 (499) 940-41-51 / +7 (499) 940-09-99;
e-mail: info@raspletin.com.
